Die Trockenbauweise hat sich als bewährte Methode im modernen Bauwesen etabliert – sowohl bei Sanierungen, Renovierungen und Neubauten als auch im modularen Bauen. Parallel dazu steigen die Anforderungen an die Elektro-Installation: Gesucht sind luftdichte, energieeffiziente und intelligente Lösungen, die sich flexibel in unterschiedlichste Baukonstruktionen integrieren lassen.

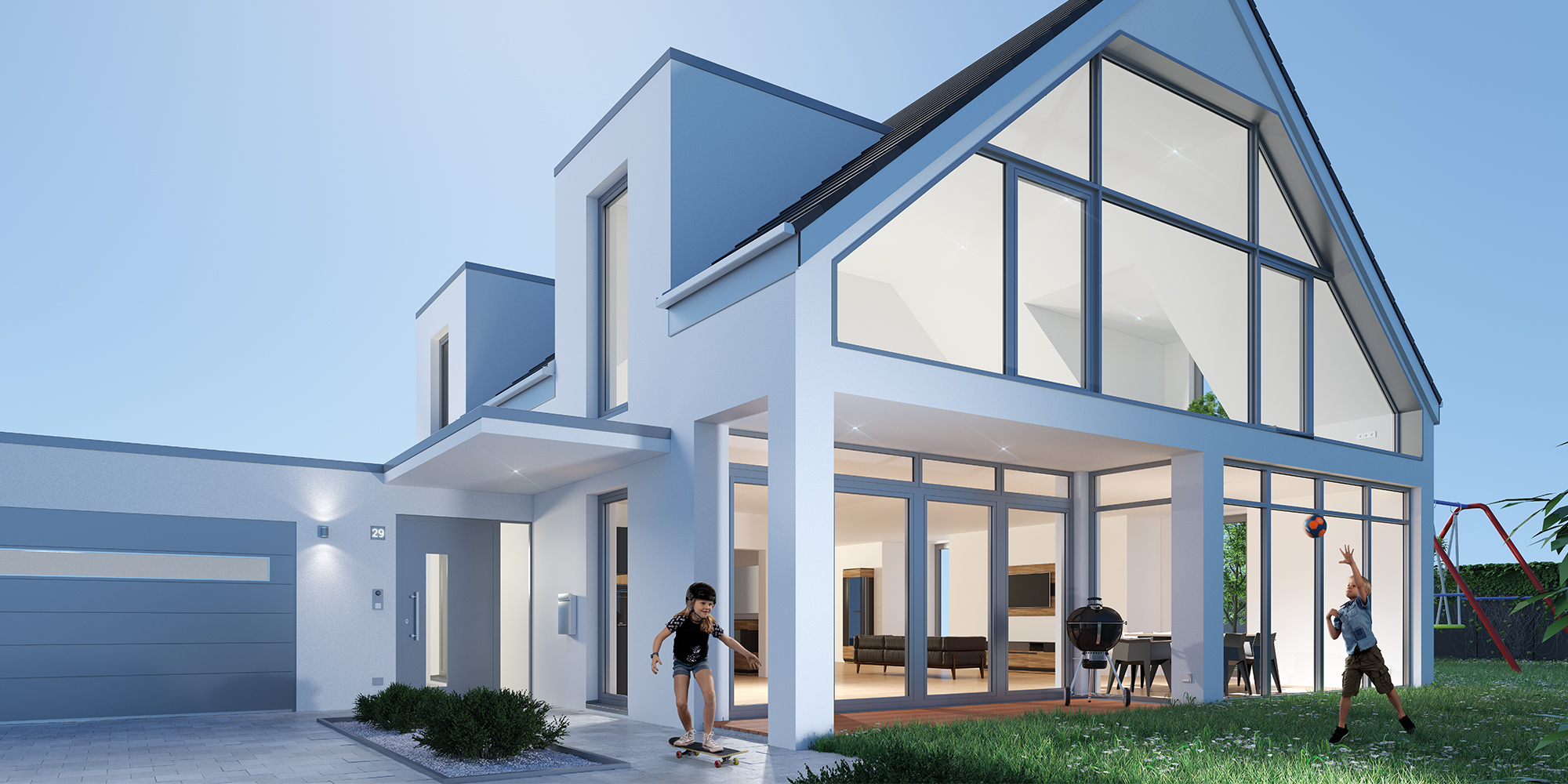

Elektro-Installation für energieeinsparende Gebäude.(Foto: Kaiser GmbH & Co. KG)
Genau hier setzt das Kaiser Hohlwand-Programm an. Seit über 55 Jahren bietet es ein breites Produktspektrum für nahezu jede Installationsaufgabe im Trockenbau. Der Hohlraum in Trockenbauwänden wird dabei gezielt genutzt, um Leitungen, Dosen und Geräte sicher unterzubringen.
Als Planungsgrundlage dient die DIN 18015, die DIN EN 60670-1 definiert die allgemeinen Anforderungen an Dosen und Gehäuse für Installationsgeräte. Leitungen werden in festgelegten Zonen verlegt: horizontal in 15–45 cm oder 100–130 cm Höhe über dem Boden, vertikal 10–30 cm neben Türen und Raumecken. Zum Einsatz kommen klassische Gerätedosen, Geräte-Verbindungsdosen oder zentrale Verteilerdosen und -kästen.
Die modernen Hohlwandsysteme von Kaiser decken ein breites Anwendungsspektrum ab – von Standardlösungen bis hin zu Spezialprodukten für Anforderungen wie Brandschutz, Schallschutz, Strahlenschutz, Daten- und Netzwerktechnik sowie für den Einsatz in Feucht- und Reinräumen. Auch halogenfreie Varianten sind erhältlich.

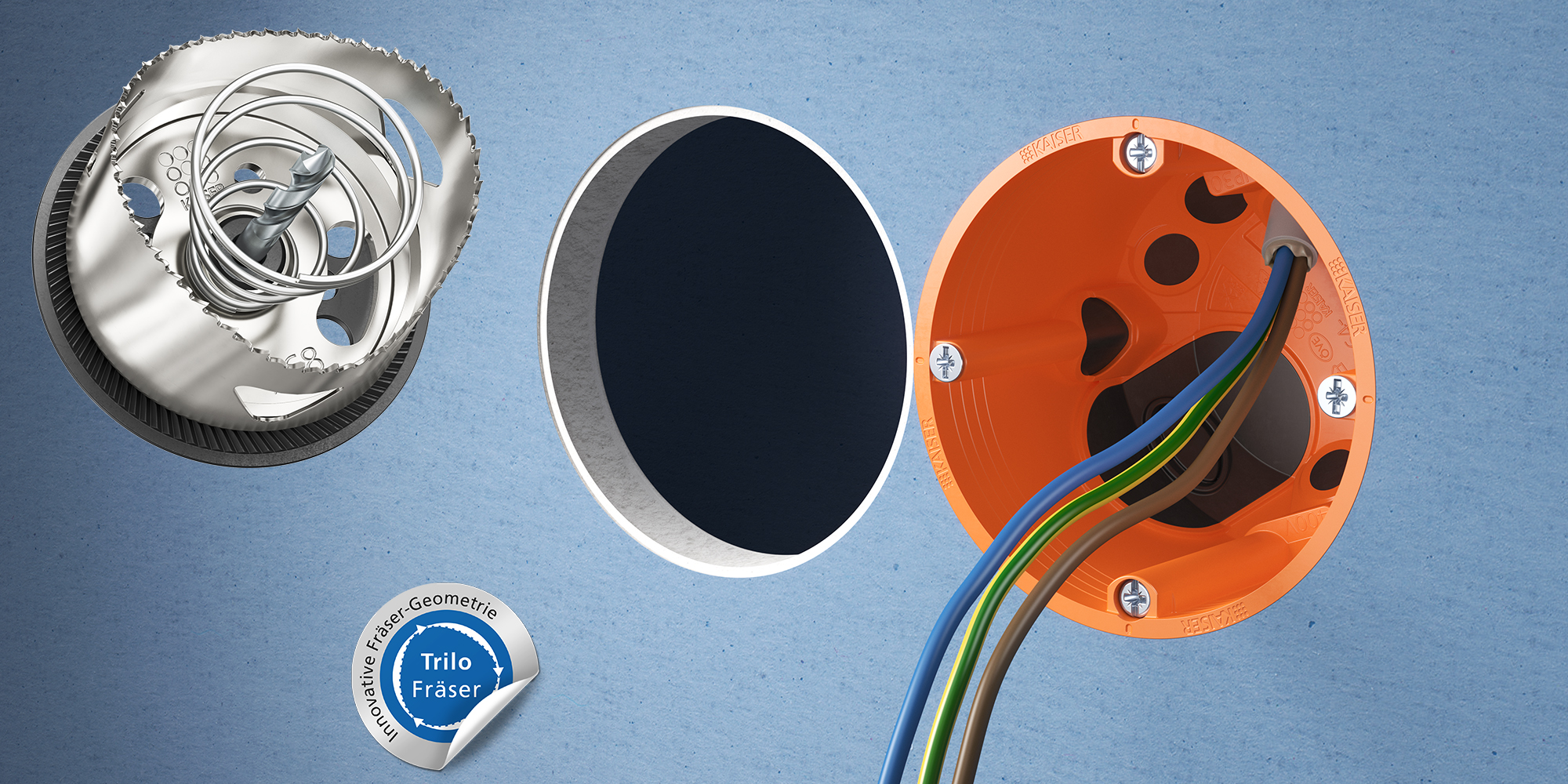

Die Kaiser Hohlwanddosen lassen sich zu modularen 1- bis 5-fach-Kombinationen für Schalter, Steckdosen, Dimmer, Glasfaser- und Netzwerkanschlüsse zusammenstellen. Große Einbautiefen ermöglichen großzügige Biegeradien und bieten Platz für elektronische Komponenten. Für eine präzise Installation stehen praxisgerechte Werkzeuge zur Verfügung, darunter die neuentwickelten Fräser-Generationen Profi und Expert mit innovativer Trilo-Geometrie, Abmantelzangen und Bohrschablonen.
Entscheidend für Passform und Dichtheit ist eine exakte Fräsöffnung, die mit dem Kaiser Fräser-Sortiment gewährleistet ist. Bei der Einführung von Leitungen und Rohren ist die Auswahl der passenden Einführungsöffnung essenziell – sowohl für Mantelleitungen als auch für Installationsrohre.

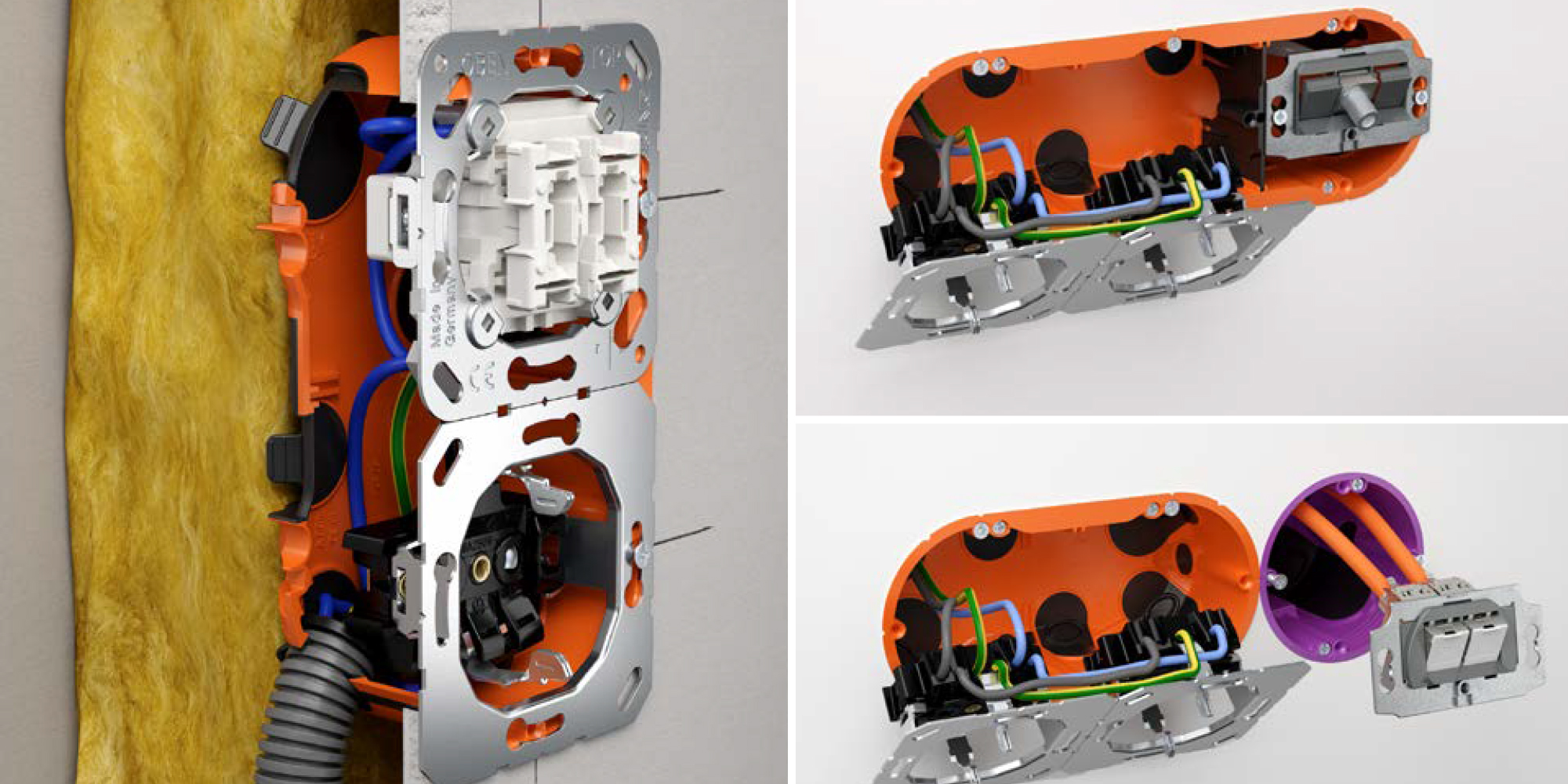

Für anspruchsvolle Installationen bieten Mehrfach- und Electronic-Dosen Platz für Klemmen und elektronische Komponenten.(Foto: Kaiser GmbH & Co. KG)

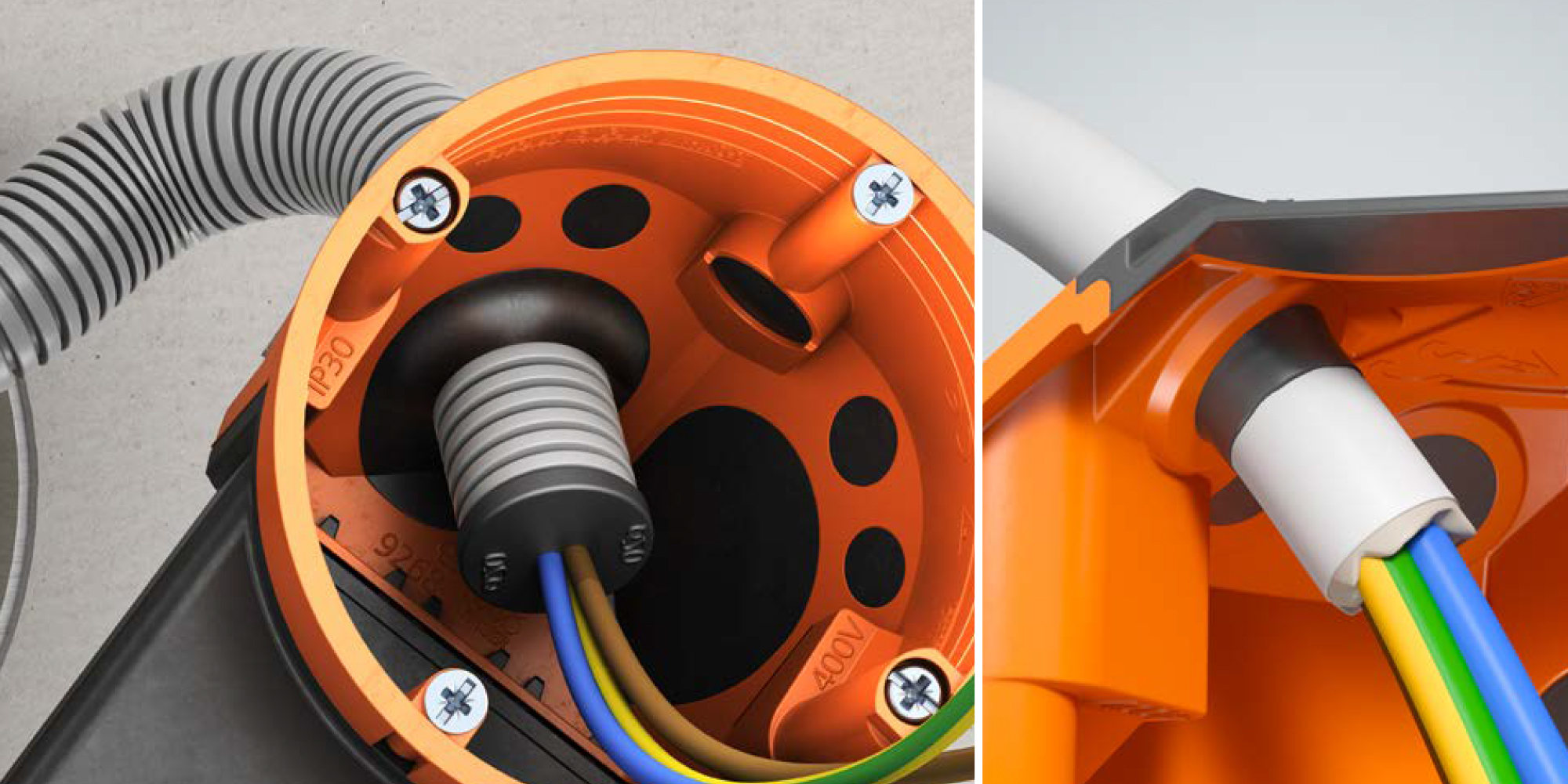

Flexible Membranen sorgen für Luftdichtheit, Rückhalt und eine einfache Verarbeitung auch bei beengten Platzverhältnissen. Luftdichte Dosen ermöglichen eine werkzeuglose Leitungs- und Rohreinführung durch die Membran, während bei konventionellen Dosen die Einführung mit einem Schraubendreher vorbereitet wird. Laschenschrauben und Halterand sorgen für sicheren Halt. Wichtig ist: Geräteeinsätze dürfen ausschließlich geschraubt, nicht mit Spreizkrallen befestigt werden.
Hohlwanddosen müssen mindestens die Schutzart IP30 erfüllen, flammwidrig bis 850 °C sein und eine Rückhaltekraft von 20 N aufweisen – geregelt durch DIN EN 60670, DIN VDE 0606 und DIN 49073. Der Einsatz VDE-zertifizierter Produkte wird ausdrücklich empfohlen. Für komplexe Anwendungen eignen sich Mehrfach- oder Electronic-Dosen, die neben Klemmen auch elektronische Bauteile aufnehmen.
Kommunikations- und Netzanschlussdosen ermöglichen eine einfache Installation. (Foto: Kaiser GmbH & Co. KG)
Zum Schutz der Gesundheit bietet Kaiser zudem abgeschirmte Systeme zur Reduktion elektromagnetischer Felder. Kommunikations- und Netzwerk-Anschlussdosen erleichtern die Installation und den Anschluss – egal ob für klassische Netzwerkdosen, Keystone-Module oder Glasfaser- und Teilnehmeranschluss Unterputz.
Luftdichte Elektro-Installationen sind gemäß Gebäudeenergiegesetz (GEG) unerlässlich. Durchdringungen luftdichter Schichten – wie OSB-Platten oder Folien – müssen zuverlässig abgedichtet werden. Das betrifft sowohl Wand- als auch Deckeninstallationen. Kaiser bietet hierfür ein umfangreiches Sortiment an passenden Produkten, die Energieverluste, Kondensatbildung und Schimmel vermeiden. Werden Luftdichtheit und Leitungsführung vernachlässigt, drohen Wärmebrücken, Feuchtigkeitsschäden und Leckagen.
Mit der innovativen Schallschutzdose 68 bleibt die Schallschutzfunktion der Wand trotz eingebrachter Elektro-Installation vollständig erhalten. (Foto: Kaiser GmbH & Co. KG)
Mit den Kaiser Dichtstopfen mit Econ-Technik lassen sich alle gängigen Elektro-Installationsrohre zuverlässig abdichten – in Dosen wie auch an Leitungsauslässen. Der verlängerte Dichtstutzen mit drei Dichtlippen passt sich flexibel an das Rohr an und gewährleistet eine luft- und rauchdichte Abdichtung – auch bei schräg geschnittenen Rohrenden.
Auch im Bereich Schallschutz bietet Kaiser leistungsfähige Lösungen. Die Anforderungen gemäß DIN 4109 und VDI 4100 werden durch Schallschutzdosen mit massiver Bauweise und schalldämpfender Ummantelung erfüllt. Diese minimieren Körperschall und erhalten die Schalldämmung selbst bei Mehrfachkombinationen. Für besonders hohe Anforderungen – bis 77 dB – stehen Dosen mit Ø 74 mm zur Verfügung. Für die Modernisierung sind kompaktere Varianten mit Ø 68 mm – auch als Electronic-Dose erhältlich. Die werkzeuglose Leitungseinführung und Dichtmembranen verhindern zusätzlich die Schallübertragung.

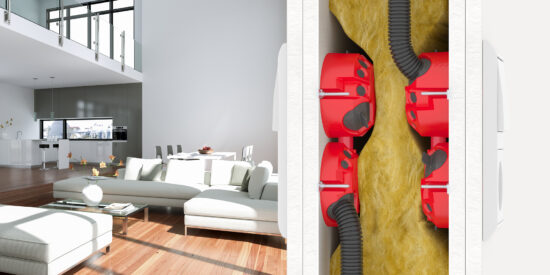

Die neue Generation der Kaiser Brandschutzdosen HWD 68+ kombiniert geprüften und zertifizierten Feuerwiderstand mit Luftdichtheit und Schallschutz. (Foto: Kaiser GmbH & Co. KG)
Im Brandschutzbereich gelten neben landesrechtlichen Vorgaben auch europäische Normen wie DIN EN 1363, 1364 und 1366 sowie nationale Richtlinien wie DIN 4102-4 und MLAR. Die Brandschutz Gerätedosen und Geräte-Verbindungsdosen HWD 68+ vereinen alle Eigenschaften der bisherigen Brandschutzdosen HWD 68 und HWD 90. Zusätzlich erhalten sie die luftdichte Ebene und die Schallschutzfunktion der Wand. Die Brandschutz-Hohlwanddosen HWD 68+ mit der erteilten Bauartgenehmigung Z-19.21-2693 verfügen über die bewährte Kaiser AFS-Technik, einen umhüllenden Dämmschichtbildner, der im Brandfall innerhalb kürzester Zeit aufschäumt und selbsttätig die Installationsöffnungen in der Brandschutzwand verschließt. Die Feuerwiderstandsklasse der Wand und der brandschutztechnische Raumabschluss bleiben dadurch erhalten. So werden die Ausbreitung von Feuer, Rauchgasen sowie hohen Temperaturen in andere Räume wirkungsvoll verhindert und Fluchtwege gesichert. Selbst bei gegenüberliegendem Einbau bleibt die Funktionalität der Brandschutzwand ohne aufwändige Umhüllungen der Installation, beispielsweise mit Gips oder Fibersilikat, erhalten.
Insgesamt zeigt sich: Eine moderne, normgerechte Elektro-Installation im Trockenbau erfordert zertifizierte Produkte, sorgfältige Planung und eine fachgerechte Umsetzung. Kaiser Hohlwanddosen für den Trockenbau. Partner des Elektrohandwerks. Sie stehen für Qualität, Sicherheit und Praxistauglichkeit – und sind ein wesentlicher Bestandteil jeder durchdachten Installation. Nur das Zusammenspiel aller Komponenten – von der Auswahl über die Montage bis zur Dokumentation – sichert langfristig Brandschutz, Schallschutz, Energieeffizienz, Luftdichtheit und Nutzersicherheit.
