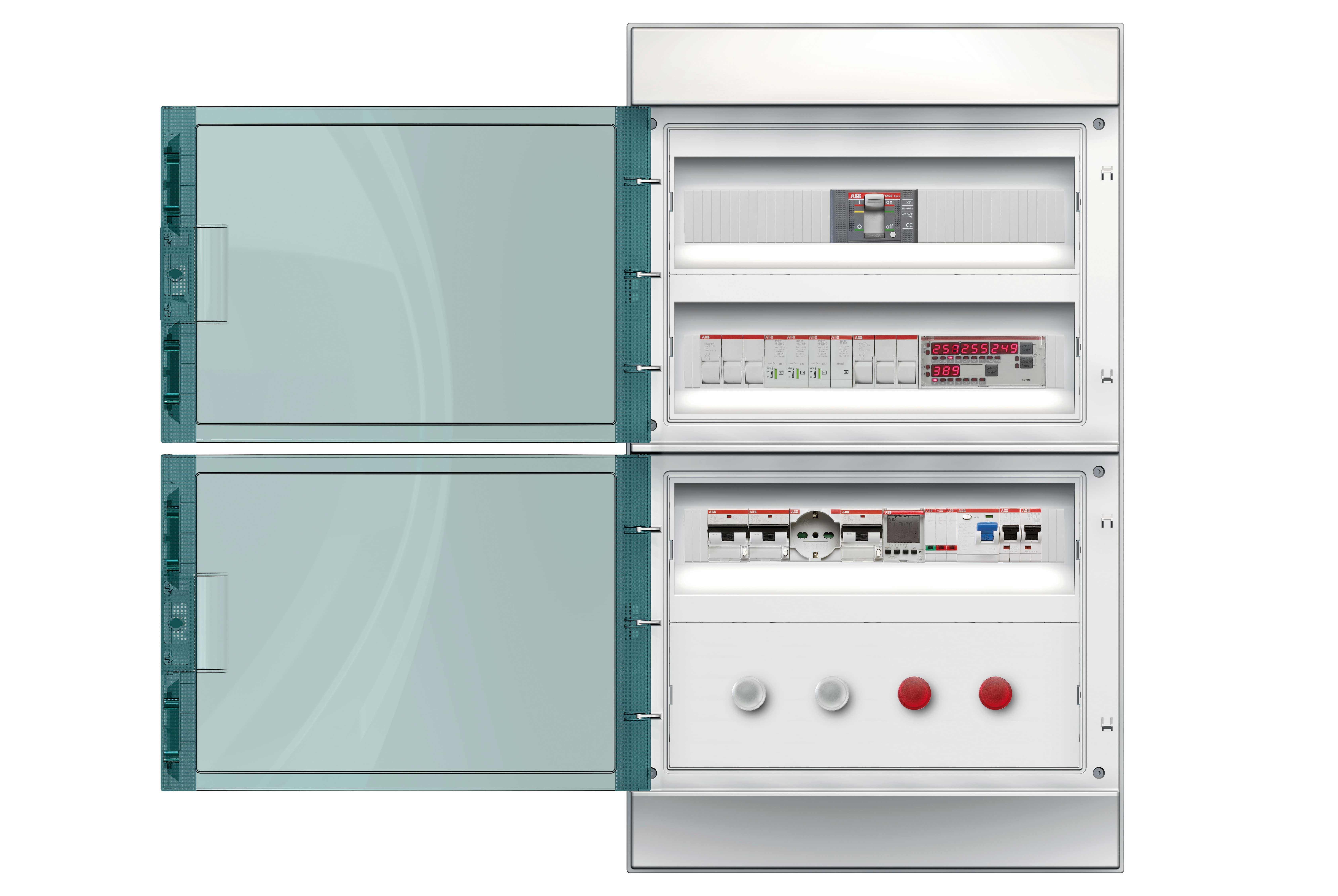

Mistral65AT (Bild: ABB)
Der Aufputz-Stromkreisverteiler Mistral65AT von ABB ist für industrielle, gewerbliche und private Anwendungen konzipiert und zeichnet sich durch Funktionalität und Design aus. Die Stromkreisverteiler erfüllen durchgängig die hohe Schutzart IP65 und sind nach IEC 60670-1/-24 geprüft.
Der Türanschlag kann durch das Drehen des Frontrahmens bequem gewechselt werden. Die transparenten Türen im Farbton »Petrol Blue« haben einen Türöffnungswinkel von 180 Grad. Die schutzisolierten Gehäuse aus Thermoplast sind bis 750°C glühdrahtgeprüft und haben einen Stoßfestigkeitsgrad von IK09. Die Bemessungsströme sind je nach Gehäusegröße 63 A bzw. 125 A.
Innerhalb der Verteiler steht ein großzügiger Verdrahtungsraum mit integrierten Drahthaltern und Befestigungsmöglichkeiten für Kabelbinder zur Verfügung. Mehrere leicht ausbrechbare, metrische Vorprägungen oben, unten und seitlich erleichtern die Leitungseinführung.
Bei allen Stromkreisverteilern der Serie Mistral65AT sind die neuen N/PE-Quick-Steckklemmen bereits eingebaut. Bei allen mehrreihigen Ausführungen kann der Reihenabstand der Hutprofilschiene zwischen 125 mm und 150 mm variiert werden. Dafür werden einfach die Hutprofilschienen versetzt und die Abdeckungen um 180 Grad gedreht. Die Abdeckungsschlitze lassen sich um jeweils eine weitere Platzeinheit erweitern.
Der herausnehmbare Geräteträger erleichtert das Bestücken und Verdrahten außerhalb des Verteilers. Die Hutprofilschienen lassen sich in zwei Ebenen montieren. Dies ermöglicht die Kombination verschiedener Gerätetiefen bei homogenem Einbauniveau. Maximale Flexibilität wird mit geschlossenen Abdeckungen für die Kombination mit z.B. Meldeleuchten und Drucktastern erreicht. Die Stromkreisverteiler können mit einem Verbindungsstück, das gleichzeitig die Leitungen schützt, aneinandergereiht werden.
Die Vorteile auf einen Blick:
- hohe Schutzart IP65
- flexible N/PE-Quick-Steckklemmen
- Hutprofilschienen mit variablem Reihenabstand
- herausnehmbarer Geräteträger
- weiter Türöffnungswinkel (180°)
- 4 bis 72 PLE
- Kabeltüllen sind im Lieferumfang enthalten
Broschüre: Mitstral65AT
Weitere Informationen unter www.abb.at
Quelle: ABB AG
