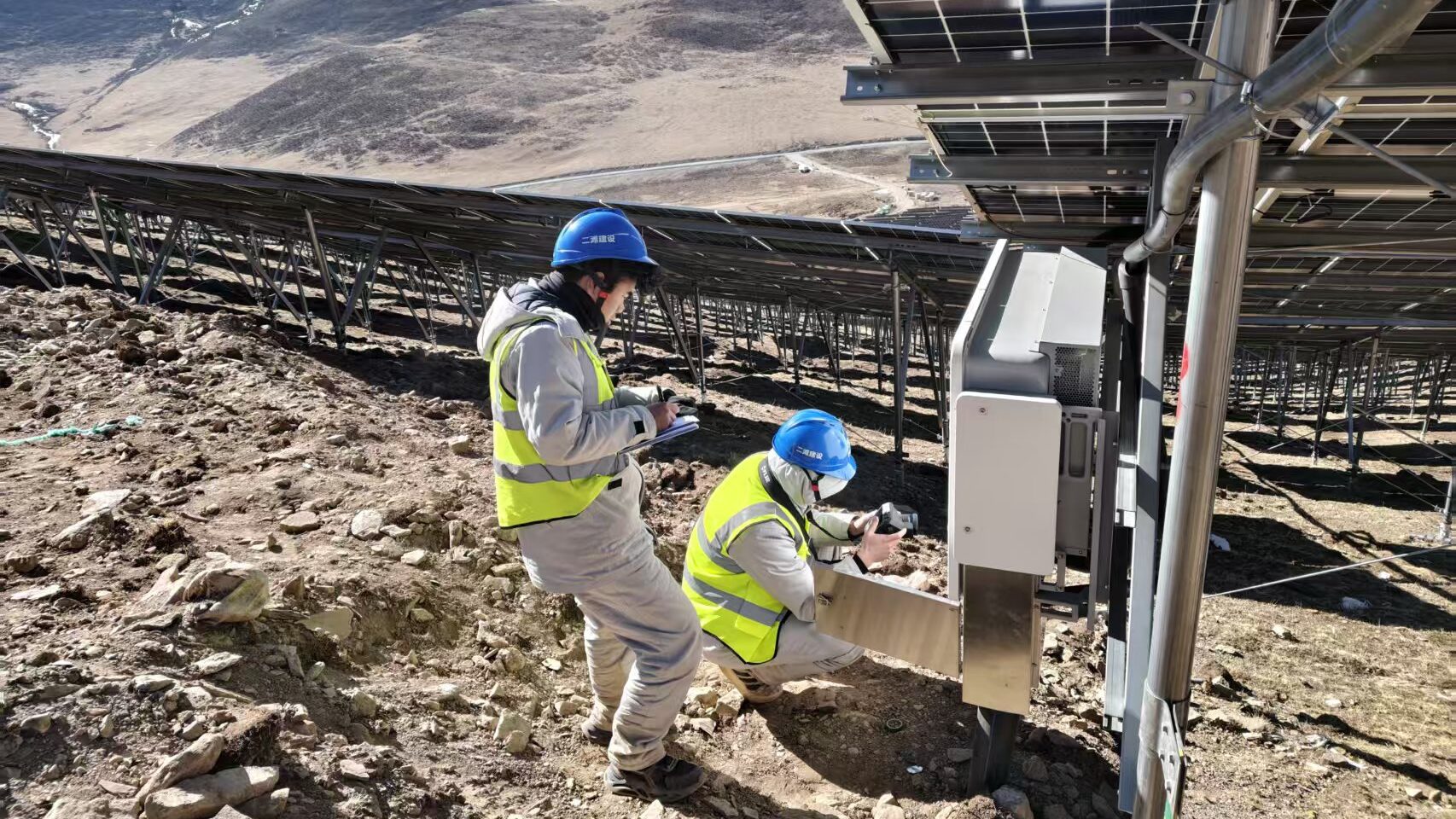

Thermografie gewinnt im Betrieb großer Photovoltaikanlagen an Bedeutung. Ein Praxisbeispiel aus dem Südwesten Chinas zeigt, wie die Wärmebildkamera Flir T540 mit einem FlexView-Objektiv mit zwei Sichtfeldern für Inspektionen an PV-Modulen, elektrischen Betriebsmitteln und Übertragungsleitungen eingesetzt wird.
China zählt laut Herstellerangaben mit einem Anteil von mehr als 40 Prozent an der weltweiten Photovoltaik-Kapazität zu den zentralen PV-Märkten. Mit der steigenden Anlagenleistung wächst auch der Aufwand für Betrieb und Wartung. Neben wetter- und einspeisebedingten Leistungsschwankungen zählen unerkannte Modulfehler, thermisch belastete Verbindungen und sicherheitskritische Prüfungen zu den Herausforderungen im laufenden Anlagenbetrieb.
Inspektion ohne Objektivwechsel
Die Flir T540 wird in dem genannten Anwendungsfall in einem Kombikraftwerk mit Wasserkraft, Windkraft und Solarenergie eingesetzt. Das FlexView-Objektiv erlaubt laut Hersteller den Wechsel zwischen einem Standardsichtfeld von 24 Grad und einem Telesichtfeld von 14 Grad, ohne das Objektiv manuell zu tauschen. Für Wartungsteams ist das vor allem bei großen Anlagen relevant, weil sich Übersichtsprüfungen und Detailkontrollen schneller kombinieren lassen.
Der Ansatz zielt auf eine vorausschauende Instandhaltung: Thermische Auffälligkeiten sollen frühzeitig erkannt werden, bevor sie zu Ertragsverlusten, Bauteilschäden oder Ausfällen führen. Die Pressemeldung beschreibt dafür mehrere typische Einsatzbereiche entlang der elektrischen und mechanischen Anlagenstruktur.
Hotspots, Mikrorisse und PID-Degradation
Bei der Modulinspektion werden Hotspots als ein zentrales Fehlerbild genannt. Sie können etwa durch Verschattung, Beschädigungen oder Diodenausfälle entstehen. Laut Hersteller treten solche Auffälligkeiten im Wärmebild mit Temperaturdifferenzen von mehr als 5 Grad Celsius hervor. Im beschriebenen Einsatz sollen Reparaturen innerhalb von 24 Stunden möglich sein, um Leistungsverluste zu begrenzen.
Auch subtilere Defekte wie Mikrorisse oder kalte Lötstellen werden angeführt. Diese können sich im Wärmebild als lineare oder netzartige Muster mit geringeren Temperaturunterschieden zeigen. Genannt wird eine Größenordnung von etwa 1 Grad Celsius. Zudem soll die Kamera Muster einer PID-Degradation sichtbar machen, etwa streifenförmige Hochtemperaturzonen entlang von Modulkanten.
Elektrische Betriebsmittel im Fokus
Neben den Modulen adressiert der Einsatz thermografische Prüfungen an Komponenten der elektrischen Infrastruktur. Dazu zählen Wechselrichter, Transformatorgehäuse, Batteriebänke, isolierte Sammelschienen, SVG-Leistungsmodule, Drosseln, Kabelverbindungen und Zuleitungskabel.
Thermische Auffälligkeiten an Kühlkörpern, Anschlüssen oder Kontaktstellen können auf Überlastung, schlechte Kontaktierung oder beginnende Alterung hinweisen. Für Betreiber großer PV-Anlagen ist das relevant, weil solche Fehler nicht nur den Wirkungsgrad beeinträchtigen, sondern auch Brand- und Ausfallrisiken erhöhen können.
- Hotspots an PV-Modulen durch Verschattung, Beschädigung oder Diodenausfall
- Temperaturmuster durch Mikrorisse, kalte Lötstellen oder PID-Degradation
- Überhitzung an Wechselrichtern, Transformatoren und Anschlüssen
- Auffälligkeiten an Batteriebänken, Sammelschienen und Kabelverbindungen
- Hotspots an Übertragungsleitungen durch schlechten Kontakt oder Überlastung
Sicherheitsaspekt bei Prüfungen aus Distanz
Ein weiterer Punkt betrifft die Arbeitssicherheit. Durch das Telesichtfeld können bestimmte Prüfungen aus größerer Entfernung durchgeführt werden. Das ist insbesondere bei Anlagenbereichen mit elektrischen Risiken oder schwer zugänglichen Komponenten von Bedeutung. Die Pressemeldung nennt in diesem Zusammenhang die frühzeitige Erkennung von Kurzschlussrisiken.
Ergänzend wird die Inspektion von Tragkonstruktionen und mechanischen Bauteilen beschrieben. Verformungen oder lose Komponenten können indirekt thermische Auffälligkeiten verursachen, wenn sie etwa Verschattung, Kontaktprobleme oder mechanisch bedingte Leistungsabweichungen nach sich ziehen.
Einordnung für Betreiber und Instandhalter
Der Fall zeigt, welche Rolle Wärmebildtechnik in der O&M-Strategie großer Photovoltaikanlagen spielen kann. Entscheidend ist weniger die einzelne Kamera als das systematische Erfassen, Bewerten und Abarbeiten thermischer Auffälligkeiten. Erst in Verbindung mit definierten Prüfroutinen, Reaktionszeiten und dokumentierten Maßnahmen entsteht daraus ein belastbarer Beitrag zur vorausschauenden Instandhaltung.
Die genannten Leistungs- und Effizienzangaben stammen aus Herstellerinformationen und sollten im konkreten Projektkontext bewertet werden. Für Betreiber, Planer und Instandhaltungsdienstleister bleibt der technische Ansatz dennoch relevant: Mit steigender PV-Leistung wird die schnelle Lokalisierung thermischer Fehler zu einem wichtigen Faktor für Betriebssicherheit, Verfügbarkeit und Ertrag.
