Für den Schutz von DALI-Steuergeräten vor induzierten elektrischen Überspannungen in Außenbeleuchtungsanlagen stehen inzwischen zertifizierte Produkte zur Verfügung. Darauf verweist eine Mitteilung vom 27. Oktober 2026 aus New Jersey. Die Grundlage bildet DALI Part 151: Die Spezifikation bietet Herstellern einen definierten Rahmen, um den Überspannungsschutz in entsprechenden Anwendungen umzusetzen.
Welche Mindestanforderungen beschreibt DALI Part 151?
Paul Drosihn, Geschäftsführer der DALI Alliance, erläutert den einheitlichen Rahmen für den Überspannungsschutz durch DALI Part 151. (Bild: DALI Alliance)
Die von der DALI Alliance entwickelte Spezifikation definiert Mindestanforderungen an den Überspannungsschutz von DALI-Steuergeräten, die elektrischen Transienten ausgesetzt sein können. Für die DALI-Außenbeleuchtung sind insbesondere Signalkabel zwischen Leuchten und entfernt montierten Sensoren oder Steuergeräten relevant. Blitzentladungen in der Nähe oder Schaltvorgänge an benachbarten Stromleitungen können diese Verbindungen beeinträchtigen.
Paul Drosihn, Geschäftsführer der DALI Alliance, erläutert: „DALI Part 151 bietet Herstellern einen einheitlichen Rahmen für den Überspannungsschutz in Anwendungen, in denen DALI-Steuergeräte induzierten elektrischen Transienten ausgesetzt sein können.“
Jonathan Catchpole, Systemarchitekt im Geschäftsbereich „Connected Living Solutions“ bei Te Connectivity, ordnet die Entwicklung entfernt montierter Steuergeräte ein. (Bild: TE Connectivity)
Warum benötigen entfernt montierte Geräte zusätzlichen Schutz?
In zunehmend vernetzten Außenbeleuchtungssystemen sitzen die Steuergeräte nicht immer innerhalb der Leuchte. Werden Sensoren oder Steuerungen entfernt montiert, müssen DALI- und Hilfsleitungen unter Umständen über die Leuchte hinausgeführt werden. Für die angeschlossenen Geräte sind dann zusätzliche Maßnahmen gegen induzierte Überspannungen erforderlich. Der Schutz betrifft damit auch die Leitungsverbindungen zu den außerhalb der Leuchte angeordneten Komponenten.
Jonathan Catchpole, Systemarchitekt im Geschäftsbereich „Connected Living Solutions“ bei Te Connectivity, ordnet die Entwicklung ein: Zhaga-D4i-Steuergeräte seien bereits seit 2019 erhältlich, zunächst aber in der Regel innerhalb der Leuchten montiert worden. Deshalb habe der Überspannungsschutz bei der Konstruktion keine wesentliche Rolle gespielt. Mit der Einführung von Zhaga Book 18, Ausgabe 4, habe sich das geändert.
Zertifizierte Baugruppe mit 800 V Überspannungsschutz

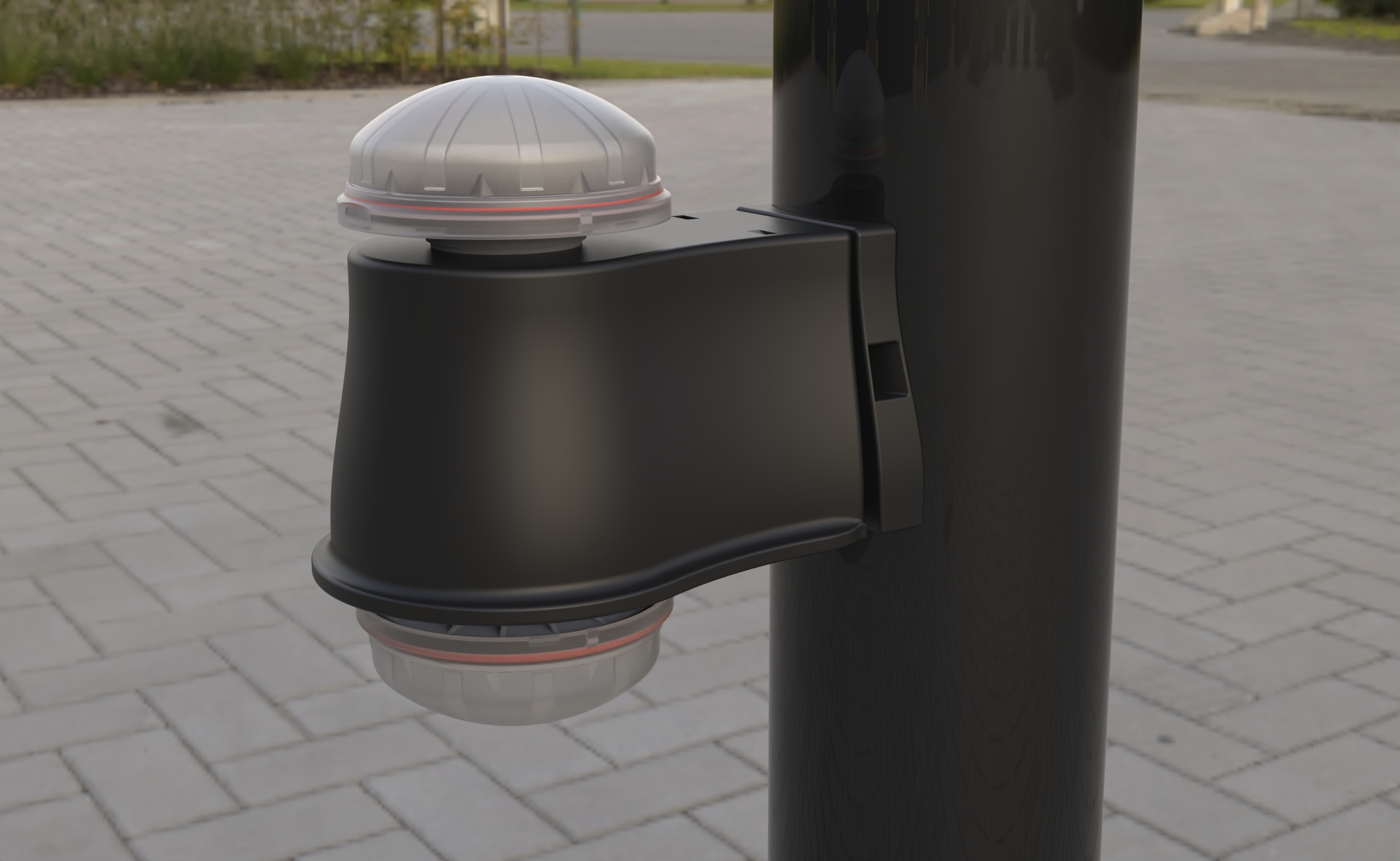

Die nach DALI Part 151 zertifizierte Baugruppe bietet laut Te Connectivity auf DALI- und Hilfsleitungen einen Überspannungsschutz von 800 V in beiden Polaritäten. (Bild: DALI Alliance)
Ein nach der Spezifikation zertifiziertes Produkt ist die Lumawise Endurance Bridge Baugruppe von Te Connectivity. Die für die Mastmontage konzipierte Lösung verbindet entfernt montierte Sensoren oder Steuergeräte mit einer Leuchte. Dazu verlängert sie die Steuer- und Stromleitungen über die Leuchte hinaus.
Nach Herstellerangaben bietet die Baugruppe sowohl auf der DALI- als auch auf der Hilfsleitung einen Überspannungsschutz von 800 V in beiden Polaritäten. Dieser Wert beschreibt die Produkteigenschaft der Lumawise Endurance Bridge und ist nicht als allgemeine Mindestanforderung der Spezifikation zu verstehen.
Als Einsatzbereiche nennt Te Connectivity historische und dekorative Leuchten, hohe Mastleuchten sowie die Stadtbeleuchtung. Die Baugruppe ist als Mast- und Wandmontagevariante erhältlich. Bestehende LED-Leuchten lassen sich damit auch vor Ort mit Steuerungsfunktionen nachrüsten.
Weitere Informationen auf: www.dali-alliance.org
Quelle: DALI Alliance
Häufig gestellte Fragen
Welche Anforderungen beschreibt DALI Part 151?
Die von der DALI Alliance entwickelte Spezifikation definiert Mindestanforderungen an den Überspannungsschutz von DALI-Steuergeräten, die elektrischen Transienten ausgesetzt sein können. In der Außenbeleuchtung betrifft dies insbesondere Signalkabel zwischen Leuchten und entfernt montierten Sensoren oder Steuergeräten.
Warum benötigen entfernt montierte DALI-Steuergeräte zusätzlichen Schutz?
Bei entfernt montierten Sensoren oder Steuerungen müssen DALI- und Hilfsleitungen unter Umständen über die Leuchte hinausgeführt werden. Blitzentladungen in der Nähe oder Schaltvorgänge an benachbarten Stromleitungen können Überspannungen induzieren. Deshalb sind zusätzliche Schutzmaßnahmen für die angeschlossenen Geräte und ihre Leitungsverbindungen erforderlich.
Sind 800 V Überspannungsschutz eine allgemeine Mindestanforderung von DALI Part 151?
Nein. Die 800 V in beiden Polaritäten sind eine Herstellerangabe zur zertifizierten Lumawise Endurance Bridge von Te Connectivity. Der Wert gilt für deren DALI- und Hilfsleitung und ist nicht als allgemeine Mindestanforderung der Spezifikation zu verstehen.
