Energiespeicher sind zentral für die Energiewende: Sie gleichen schwankende Erzeugung aus und machen Überkapazitäten nutzbar. Rittal bietet dafür flexible, skalierbare Systeme – von Schaltschränken bis zu Komponenten für effiziente Speicherlösungen.

Electrify Your System – alles wird elektrisch. Damit steigt der Energiebedarf und die Nachfrage nach „grünem“ Strom. Dieser wird jedoch wetter- und tageszeitabhängig erzeugt und damit nicht permanent und gleichmäßig ins Netz eingespeist. Um Überlastungen zu vermeiden, müssen Windkraft- und PV-Anlagen heute noch zeitweise vom Netz genommen werden. Energiespeicher sind daher unverzichtbar: Sie machen Überkapazitäten nutzbar, stabilisieren das Netz und bilden die Grundlage einer erfolgreichen Energiewende.

Innovative Konzepte für Energiespeicher von Rittal

Als branchenerfahrener Partner bietet Rittal die passenden Lösungen, um Stromerzeugung und -verbrauch zeitlich zu entkoppeln. Ein flexibler, skalierbarer Systembaukasten erleichtert den Aufbau moderner Energiespeicher und umfasst perfekt aufeinander abgestimmte Komponenten: Schaltschränke, Stromverteilung, Klimalösungen, Automatisierung für den Steuerungs- und Schaltanlagenbau sowie weltweiten Service.

Rittal unterstützt gemeinsam mit Schwesterfirma Eplan beim Aufbau von Energiesystemen mit integrierten Hard- und Software-Lösungen – für maximal kurze Projektdurchlaufzeiten und den vereinfachten Aufbau von dezentralen Energiesystemen. Deren nachhaltiger und langfristiger Betrieb ist das Ziel, mit dem Leitgedanken: Electrify Your System!

Flexibler Energiespeicher-Schrank VX ESS

Mit dem neuen VX ESS präsentiert Rittal ein einzigartiges Baukastensystem, das aus nur neun Serienartikeln besteht. Es ermöglicht den Einbau von ca. 80 Prozent aller weltweit im Handel üblichen Speichermodule – und das ohne weitere Konstruktionen.

Basierend auf dem VX25 Schranksystem steht der VX ESS in zwei Varianten zur Verfügung. Das Zubehör umfasst ein Schwerlastregal und eine Gleitschiene, passend für Schaltschrankabmessungen von B 600/800 x H 2000 x T 600/800 mm.

Der Rittal VX ESS erfüllt alle relevanten Normen und Vorschriften und ist dadurch weltweit einsetzbar. Dies bietet exportorientierten Herstellern von Energiespeichern wesentliche Vorteile. „Sie ersparen sich Zertifizierungen in den Zielländern und auch Transportkosten, weil sie nur die Module versenden müssen. Die Gehäuse können sie im Zielland beziehen,“ erklärt Helmut Ritter, Produkt- und Branchenmanager Energy & Power Solutions bei Rittal Österreich. Er ergänzt: „Das senkt nicht nur die Kosten, sondern verringert auch den CO2-Fußabdruck.“

Robuste Outdoor-Schränke – Schutz bei widrigsten Bedingungen

Das einwandige Outdoor Basicgehäuse eignet sich ideal für Anwendungen mit passivem Innenausbau oder geringer Verlustleistung. Das doppelwandige CS Toptec Gehäuse erzeugt durch seine Konstruktion einen „Kamineffekt“, der ein Aufheizen durch Sonneneinstrahlung verhindert, und ist jetzt alternativ auch in anreihbarer Ausführung erhältlich. Neu im Sortiment befindet sich das Outdoor Flexgehäuse, ein einwandiges Edelstahlgehäuse mit Aluminiumbeplankung, Regendach und Abtropfkante.

Good to know: In alle genannten Outdoor-Lösungen sind die Rittal Stromverteilungssysteme, wie z. B. RiLine Compact 185 mm, RiLine 60 und RiLineX, integrierbar.

Stark im Untergrund – Der Rittal Eingrabsockel

Der Rittal Eingrabsockel ist die unsichtbare Kraft, die Outdoor-Gehäusen eine stabile Basis und sicheren Halt bietet. Gefertigt aus hochwertigem V2A-Edelstahl bietet er eine langlebige und robuste Lösung. Trotz seiner Stabilität bringt der Eingrabsockel weniger als 50 Kilogramm auf die Waage – das macht ihn besonders handlich und flexibel in der Anwendung. Dank des durchdachten Designs wird er in Einzelteilen geliefert, was den Transport erheblich erleichtert und eine platzsparende Lagerung ermöglicht. Die Montage ist schnell und unkompliziert.

Erhältlich ist der Rittal Eingrabsockel in verschiedenen Größen und mit einer einheitlichen Höhe von 920 mm. Er ist mit den Rittal Outdoor-Gehäusen CS Toptec, CS Toptec anreihbar, Outdoor Basicgehäuse und Outdoor Flexgehäuse kompatibel. Der Sockel ist sofort verfügbar und damit ideal für zeitkritische Anwendungen. Alternativ ist ein robuster Betonsockel erhältlich.

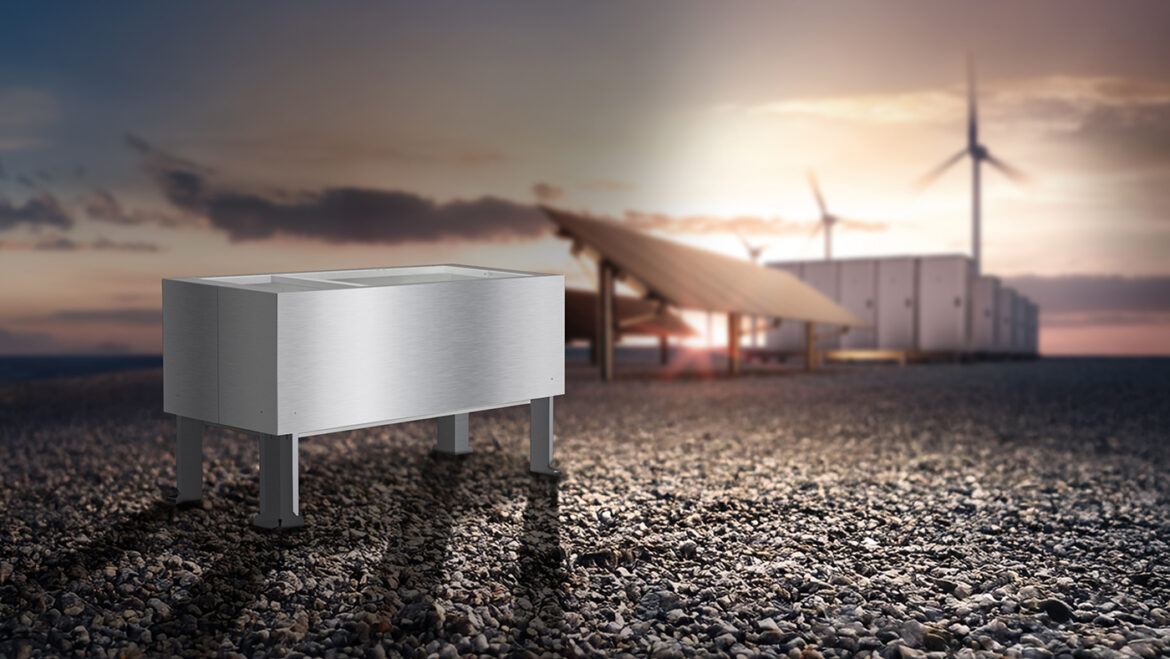

Der sofort verfügbare Rittal Eingrabsockel aus Edelstahl bietet Outdoor-Gehäusen eine stabile Basis und sicheren Halt. (Bild: Rittal GmbH)

Interessierte erfahren mehr bei ihren Ansprechpartnern im Rittal Innen- oder Außendienst.

Der Container als flexible Infrastruktur-Lösung

Der Rittal Container ist ein echtes Multitalent für anspruchsvolle Outdoor-Anwendungen. Die vollverschweißte, stabile Rahmenkonstruktion aus Stahl mit C4-Schutzanstrich trotzt Wind und Wetter. Wand- und Deckenisolierung aus nicht brennbarer Mineralwolle sorgen für Sicherheit. Ob anschlussfertige IT-Infrastruktur oder Energy Storage Systeme – der Container ist individuell konfigurierbar, branchenübergreifend einsetzbar und in sechs Standardgrößen sowie Sondermaßen erhältlich.

Als vorkonfigurierte Lösung für Energiespeicheranwendungen trägt er durch die hoch effiziente Blue e+ Kühltechnologie zur Reduzierung des CO2-Footprints bei. Dank des flexiblen Konzepts ist eine einfache und modulare Anpassung möglich. Die Racks können mit unterschiedlichen Schienen und Einlegeböden individuell ausgebaut werden, so dass verschiedene Batterietypen einsetzbar sind.

Mit dem Industry Standard Project stehen den Rittal Kunden Zeichnungen sowie eine CFD‑Analyse zur Verfügung. Die modulare Lösung lässt sich einfach an individuelle Anforderungen anpassen und funktioniert unabhängig vom verwendeten Batterietyp. Alle Bauteile sind optimal aufeinander abgestimmt, wodurch eine hoch effiziente Kühltechnologie möglich wird. Gleichzeitig sorgen niedrige laufende Kosten für eine hohe Rentabilität des Speichersystems.

Klimatisierung unter freiem Himmel: Sicher, smart und energieeffizient

Auch im Außenbereich müssen Schaltschränke zuverlässig klimatisiert werden. Da die meisten BESS-Anwendungen eine hohe Wärmelast erzeugen – insbesondere Lithium‑Ionen‑Systeme – ist eine präzise ausgelegte und leistungsfähige Kühlung unverzichtbar. Warum? Zu hohe Temperaturen verkürzen die Lebensdauer von Batterien erheblich. Gleichmäßige Temperaturverhältnisse verhindern dagegen Hotspots und erhöhen die Betriebssicherheit. Eine effiziente Klimatisierung sorgt zudem für einen stabilen Betrieb und steigert die Wirtschaftlichkeit des gesamten Speichersystems.

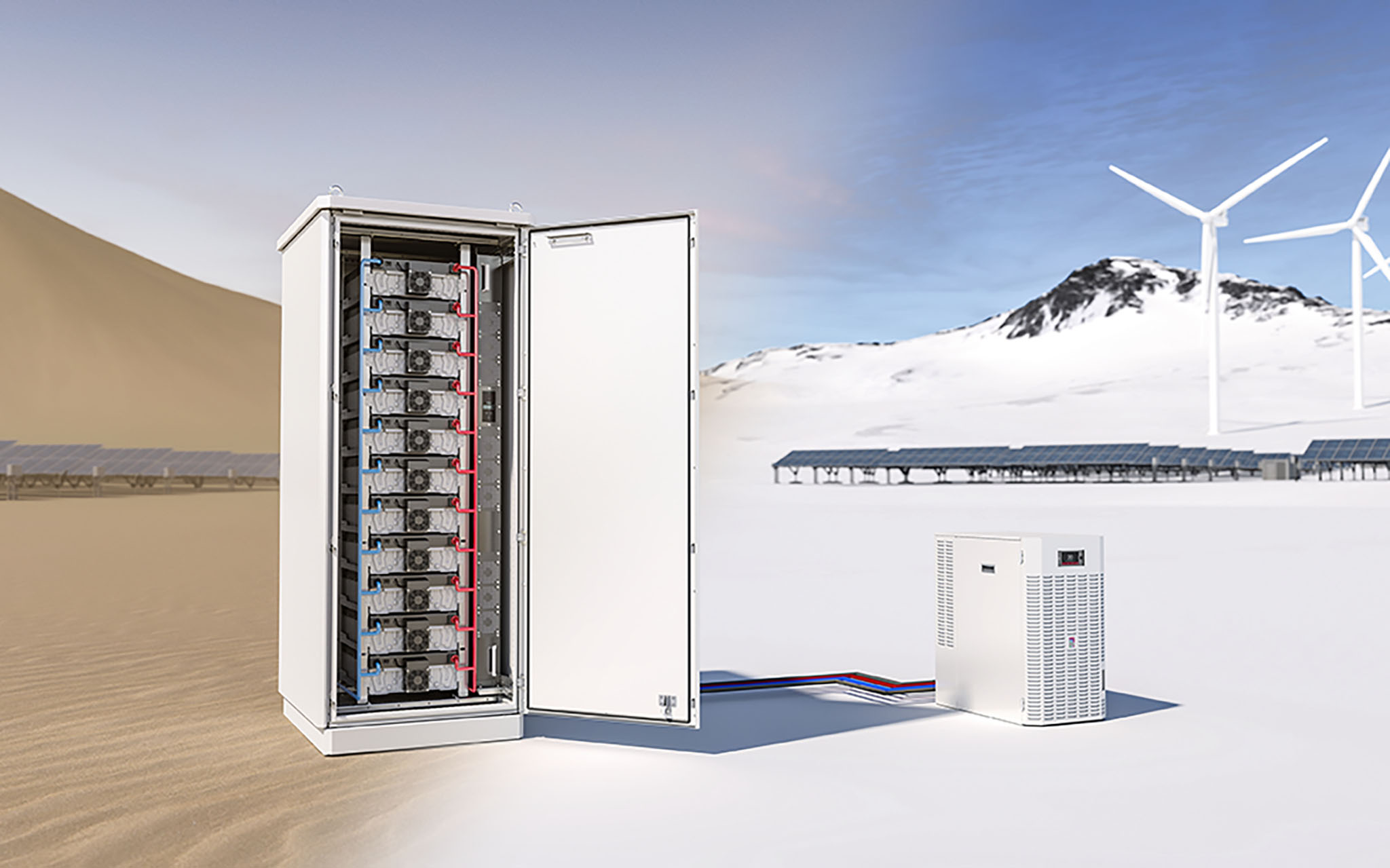

Das CS Toptec Gehäuse verhindert dank seines „Kamineffekts“ ein Aufheizen durch Sonneneinstrahlung und ist auch anreihbar erhältlich. (Bild: Rittal GmbH)

Die neuen Blue e+ Outdoor Chiller von Rittal sorgen für eine konstante Temperatur mit hoher Präzision. Sie sind in den Leistungsklassen 4 kW, 5,5 kW und 7 kW erhältlich und dank robustem Aluminiumgehäuse mit UV-resistenter Lackierung ohne zusätzliche Überdachung bis -20 °C einsatzfähig.

Bei anderen Anwendungen, wie z.B. E-Ladeparks – die oft in Wohngebieten liegen – kommen weitere Herausforderungen hinzu: Hier zählt neben Kühlleistung und Effizienz auch geringe Lautstärke. Rittal bietet mit den Blue e+ Outdoor-Kühlgeräten (Leistungsklassen von 1,5 – 5 kW) und den Blue e+ Filterlüftern mit Strahlwasserhaube zwei ideale Lösungen mit hoher Schutzart IP 56. Die drehzahlgeregelten Komponenten der Blue e+ Outdoor-Kühlgeräte kühlen in Verbindung mit der Heat Pipe nur wenn es notwendig ist, was unnötigen Lärm vermeidet und hilft Energie zu sparen. Sie arbeiten im Temperaturbereich von -30 °C bis +60 °C und ermöglichen bis zu 75 % Energieeinsparung dank drehzahlgeregelter Komponenten und Heat Pipe-Technologie. Rittal Filterlüfter agieren intelligent, greifen bei Temperaturanstieg mit Notkühlung ein und schützen so vor Ausfällen.

Die gängige Klimatisierung bei Containern wird mittels Blue e+ Outdoor-Kühlgeräten, Chillern oder Liquid Cooling Package z.B. mit Kalt-/Warmgang und Luftschottung gelöst. Individuelle Klimalösungen sind nach Rücksprache mit Rittal möglich. Um die optimale Lösung zu ermitteln, bietet Rittal eine professionelle CFD-Analyse an.

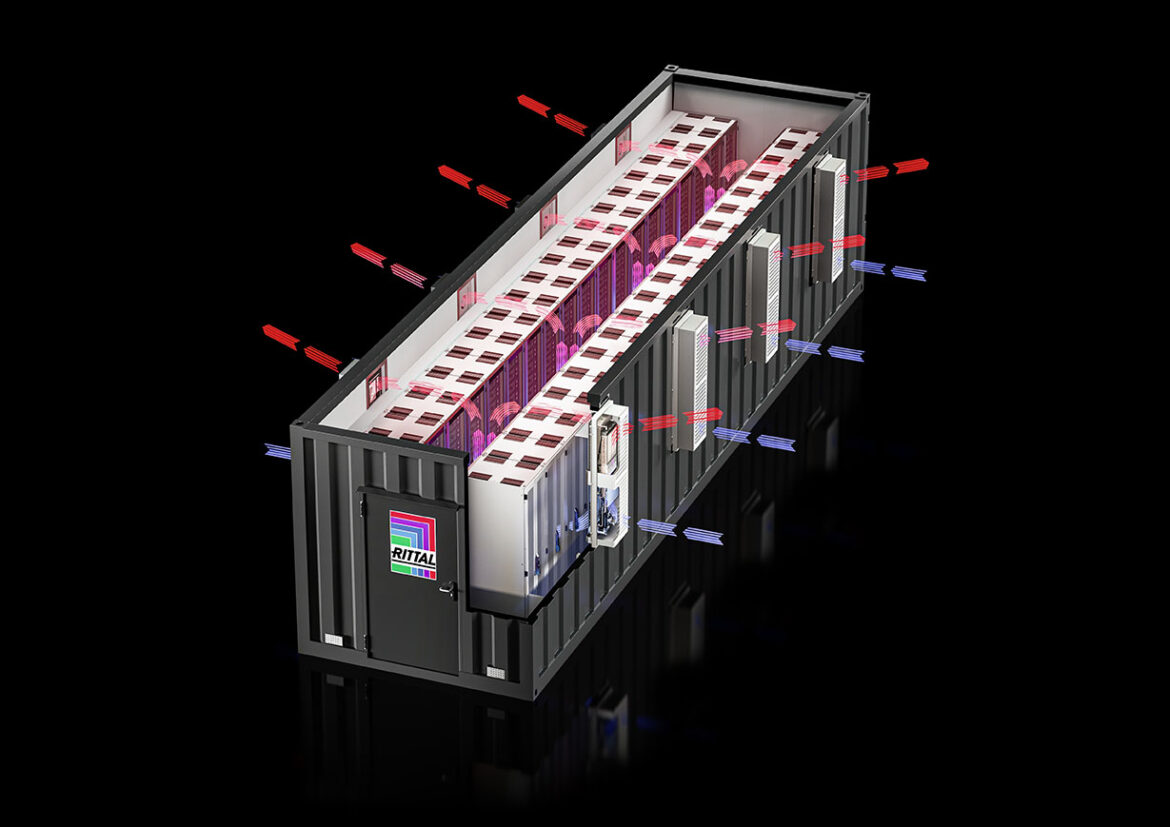

Der Rittal Container ist individuell konfigurierbar und perfekt für anschlussfertige IT-Infrastruktur oder Energy Storage Systeme geeignet. Gekühlt wird mittels Blue e+ Outdoor-Kühlgerät, Chiller oder Liquid Cooling Package. (Bild: Rittal GmbH)

Zuverlässige und sichere Stromverteilung

Mit dem bewährten VX25 Ri4Power System bis 6.300 A lassen sich innerhalb einer Schalt- oder Energieverteilungsanlage verschiedene Felder realisieren. Zusätzlich bietet das neue RiLinX Stromverteilungssystem bis 800 A eine herstellerneutrale, offene Plattform und macht die Stromverteilung so einfach, flexibel und sicher wie nie.
Das standardisierte Rittal Baukastensystem bietet also viele Vorteile in Aufbau, Konstruktion, Planung sowie im effizienten Betrieb und ermöglicht es zudem, BESS-Systeme später leicht zu erweitern. Als erfahrener Systemanbieter unterstützt Rittal seine Kunden dabei, die hohen Anforderungen der Energiewende an Qualität, Leistungsfähigkeit und Zuverlässigkeit zu erfüllen.
