Mit dem Kompaktleistungsschalter 3VA unterstützt Siemens seine Kunden in jeder Phase ihrer Arbeit optimal – von der Planung bis zum laufenden Betrieb. Dazu hat sich Siemens für die gesamte Prozesskette intensiv mit den Herausforderungen seiner Kunden beschäftigt und dazu passgenaue Lösungen entwickelt.

Zwei Baureihen – eine sichere Wahl
Die Kompaktleistungsschalterbaureihe besteht aus zwei Typen: 3VA1 und 3VA2. Der 3VA1 ist mit einem thermisch-magnetischen Auslöser ausgestattet und für Standardanwendungen in Infrastruktur und industriellen Anlagen optimal geeignet.

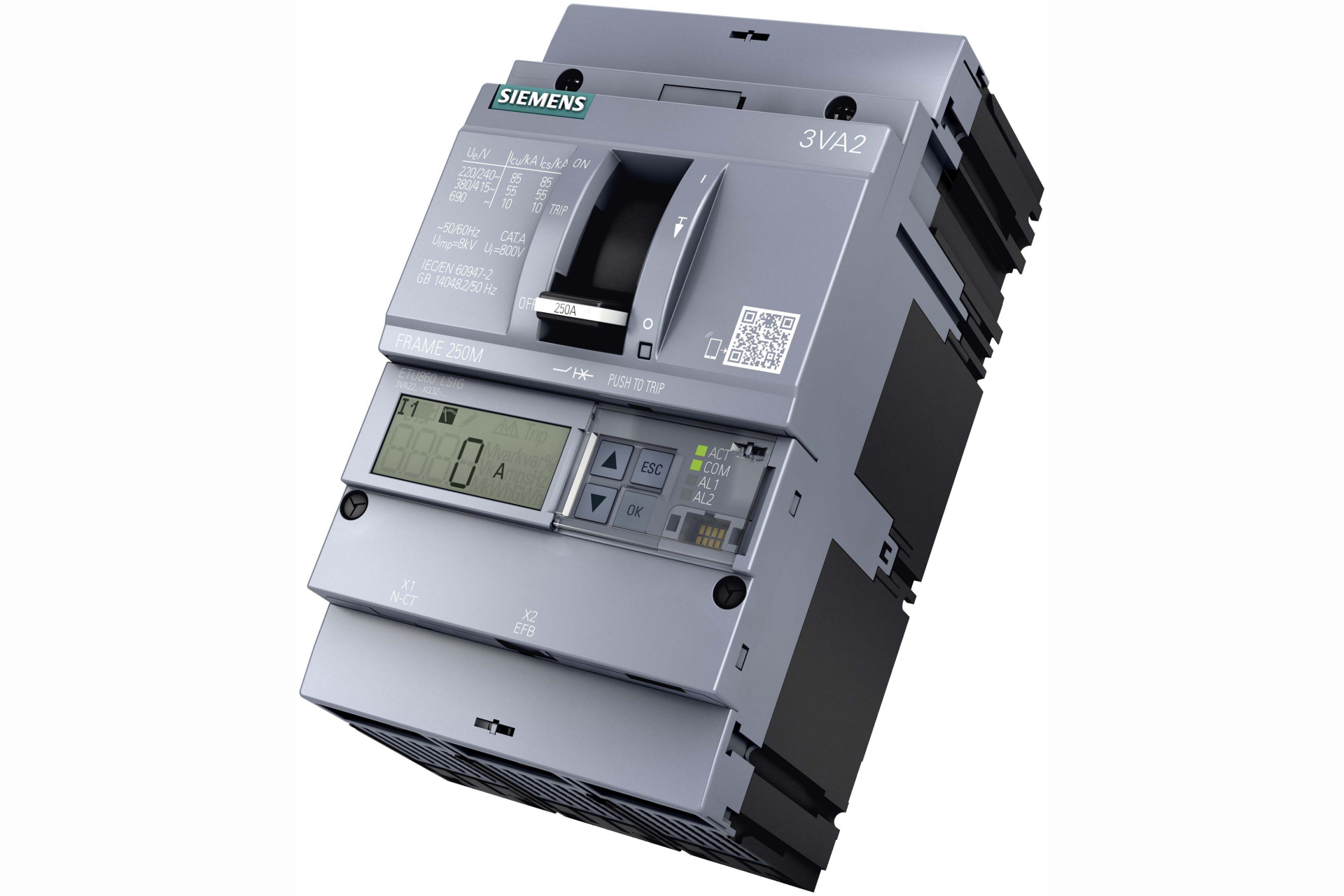

Mit dem 3VA2 können auch die komplexesten Aufgabenstellungen gemeistert werden. Er punktet mit hohem Schaltvermögen, verschiedenen elektronischen Überstromauslösern (ETUs), sehr guten Selektivitätseigenschaften und vielen weiteren Funktionalitäten. Beiden Baureihen des Kompaktleistungsschalters 3VA steht eine Vielzahl an Zubehör zur Seite. Somit ist das System exakt auf die Herausforderungen jedes Projekts anpassbar. So bietet der Kompaktleistungsschalter 3VA nahezu grenzenlose Möglichkeiten für Funktionserweiterungen – einfach, schnell und jederzeit höchst flexibel.

Kleinste Abmessungen
Insbesondere die Baureihe des Kompaktleistungsschalters 3VA1 bis 160 A ist dank einem Kappenmaß von nur 45 mm und der sehr kompakten Bauweise besonders für den Einsatz in Installationsverteilern geeignet. Wird der Kompaktleistungsschalter 3VA1 um Zubehör, wie beispielsweise seitlich anbaubare Differenzstromschutzgeräte ergänzt, erleichtert eine einheitliche Bautiefe das Planen und Projektieren von Verteilern. Der 3VA1 ist der weltweit kleinste Kompaktleistungsschalter mit bis zu 70 kA und Icu/Ics 100%! Er ist um beinahe 50% kompakter als alle bisherigen Kompaktleistungsschalter von Siemens.

Breites Produktportfolio
1,2,3 und 4-polige Geräte mit thermischen und elektronischen Auslösern. Kompaktleistungsschalter von 16-150 kA sind auch als Lasttrennschalter im Leistungsschalterdesign, mit einem Nennstrom von 10 bis 630 A, anwendbar. Der 3VA bietet mit seiner sehr breiten Zubehörpalette, wie zum Beispiel Motorantriebe und eine Vielzahl an Anschlussmöglichkeiten sowie Einbauvarianten (Festeinbau, Steck- und Einschubtechnik) über 500 Kombinationsmöglichkeiten. Aufgrund des Plattformdesigns (gleiches internes Zubehör wie Hilfsschalter, Hilfsauslöser, Kommunikation, Schließvorrichtungen und dergleichen) ermöglicht er eine reduzierte Lagerhaltung. Die farbliche Kodierung des internen Zubehörs schafft Klarheit bei der Installation. Eine zusätzliche mechanische Kodierung stellt die fehlerfreie Montage sicher. Die multifunktionelle Bedienungsanleitung mit Kurzfilmen informiert umfangreich über den 3VA-Einbau bzw. die Konfiguration. Die Kodierung mittels QR-Code ermöglicht eine eindeutige Identifizierung des Schalters und jederzeit komfortablen Zugriff auf relevante Produktinformationen wie Kennlinien, Zertifikate, Handbücher oder auch Betriebsanleitungen. Innovative Lösungen, wie die integrierte beleuchtete Schaltstellungsanzeige runden das System 3VA ab.

Integrierte Messfunktion und Kommunikation
Optimieren von Energieflüssen einer Anlage ohne Zeit- und Streuverluste: Der Kompaktleistungsschalter 3VA sorgt dank der integrierten Erfassung von Strom, Spannung und Energiewerten im Überstromauslöser der ETU der 8er-Reihe dafür, dass alle Daten immer optimal im Blick sind. Ebenso werden der Schalterzustand (EIN, AUS, AUSGELÖST) sowie Grenzwerte erfasst. So behält man den Überblick – und die Anlage glänzt mit hoher Verfügbarkeit. Der Kompaktleistungsschalter 3VA mit eingebautem Messgerät, ist ideal für das Energie Monitoring und gleichzeitiger Kommunikation mit der Prozesssteuerung.
Messungen sind bis 690 V ohne externe Strom-Spannungswandler möglich. Bis 690 V erfolgt das über die gängigen Bussysteme Profibus, Profinet und Ethernet (Modbus TCP). Der kommunikationsfähige Kompaktleistungsschalter 3VA kann auch an übergeordnete Energiemanagement- oder Automatisierungssysteme angebunden werden. Das ermöglicht die optimale Integration in den Sentron-Powermanager zur Einhaltung des Energie Effizienz Gesetzes.

Hervorragende Selektivität und Klimaverhalten
Der 3VA2 ist im Nennstromverhältnis 1:2,5 selektiv, teilweise bis zu 1:1,6! Es ist kein Derating bis 50°C notwendig. Diese Eckdaten ermöglichen eine hervorragende Integration in Industrie-, Infrastrukturanwendungen und Gebäudeinstallationen.

Umfangreiche Planungsunterstützung
24/7-Service: Über den CAx-Download Manager erhält man im Internet schnell und einfach Zugriff auf bis zu 12 Datenarten – kostenlos und rund um die Uhr. Die zentrale Bereitstellung qualitativ hochwertiger Daten ersetzt die manuelle Beschaffung und Erstellung von beispielsweise 2D-Maßzeichnungen oder Anschlussbildern. Fehler durch eigene manuelle Datenerstellung werden so vermieden. Das spart bis zu 80% an Planungsaufwand.
